? ? ? 依據長期以來對脫硝行業的深入研究以及多項脫硝項目建設的經驗，我公司自主研發的集成式脫硝站（專利號為：ZL 2016 2 0422526.3）對各種形式的鍋爐、窯爐均可使用，設備設計先進，結構組成合理，美觀耐用，可確保煙氣排放達到您的需求，具備如下“5S”優點：

省地：設備占地面積小。

省時：安裝快捷工期短。

省錢：設備性價比高。

省事：操作維護簡易。

省心：設備故障率低。

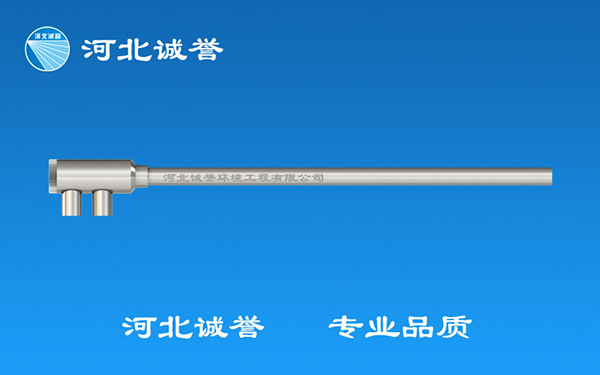

? ? ? ?HBCY-FT型鍋爐脫硝噴槍，是整套脫硝系統的核心部件之一，噴槍性能和質量，對整個鍋爐廠脫硝工程的脫硝率、運行成本、氨逃逸等起著決定性作用。

我公司借助多年霧化經驗與航天精密機械加工廠合作，先進的加工設備、金屬處理工藝、為打造世界先進的產品質量打下了堅實基礎。我公司自主研發、設計、生產的脫硝噴槍已經廣泛應用于工業鍋爐、供熱鍋爐、水泥窯爐等脫硝工程，經眾多新老客戶使用驗證，脫硝效率均在75%～90%以上，氨逃逸遠低于國家要求；不但為用戶大幅度降低了運行成本、使用壽命也遠超其他同類產品，是目前先進的脫硝霧化噴槍。

適用范圍： SNCR或SCR脫硝霧化系統

噴射溶液： 氨水、尿素溶液或液氨

? 選用特種鋼材——具有抗高溫（高耐熱溫度1250℃）、抗磨損、耐酸堿等特性，經金屬處理工藝加工而成，確保噴槍品質。
? 自動伸縮設計——噴槍配有自動伸縮機構，系統停用時脫硝噴槍會根據設置要求自動縮回，避免高溫煙氣對噴槍的灼燒，可現場、遠程控制，運行穩定可靠。

? 降溫設計——為避免噴槍長期在850℃～1050℃的高溫環境下工作，固定式噴槍設計了降溫保護功能，大大延長了噴槍的使用壽命。
? 良好霧化效果——霧化角度30°～90°，霧滴顆粒在30～70μm，霧場噴射距離從800mm～7500mm，霧場在煙氣中穿透能力強、與煙氣混合均勻，反應劑與煙氣中的氮氧化物反應更加充分，確保脫硝。
? 多種型號選擇——噴槍根據型號分為SE、FE、FM、FT、FV五個系列，根據霧場角度分為30°、55°、75°、90°和120°五種型號。單只噴槍噴射量在5～400 L/h，可根據現場工況變化任意調節，能夠滿足各種脫硝工況環境需求。
? 停用防堵功能——噴槍設計了停用防堵功能，確保鍋爐脫硝噴槍在高溫、高濃度粉塵、復雜的氣流環境中即使不抽出噴槍也不致堵塞。
? 人性化設計——脫硝噴槍外觀簡潔，快裝連接設置，安裝、檢修更方便，設備運行更可靠。
? 定制? 加工——可根據用戶現場實際情況和客戶要求設計、加工制作。

電廠用噴槍參數

參數列表
流量范圍	10-200L/h	霧場形式	扇形
噴射距離	350-3000mm	霧場角度	30-80°
空氣壓力范圍	0.1-0.6MPa	霧化顆粒	35-100um
液體壓力范圍	0.08-0.6MPa	連接方式	快接

水泥用噴槍參數

參數列表
流量范圍	45-850L/h	霧場形式	實心錐
噴射距離	1000-8300mm	霧場角度	35-70°
空氣壓力范圍	0.1-0.6MPa	霧化顆粒	35-100um
液體壓力范圍	0.08-0.7MPa	連接方式	快接

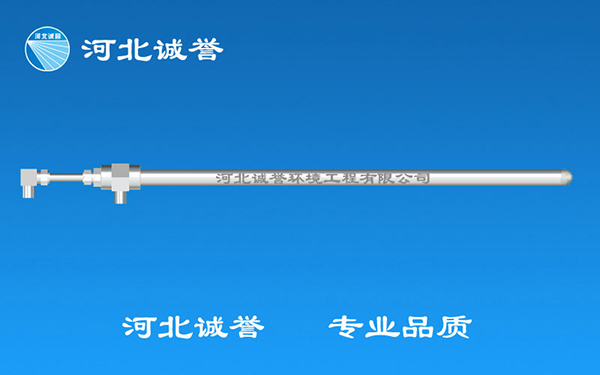

回流霧化噴槍

產品型號：HBCY-H-PQ

產品結構：該回流噴槍分為直噴型和直角、各種角度彎曲型，根據現場工況設計。有多種不銹鋼、普通無縫鋼管等材質。回流噴槍通常設置檔灰板和T型滑道。固定連接分為法蘭固定、螺紋連接、用設計固定等多種固定連接方式。

產品特點：耐酸、堿腐蝕，抗磨損。一般配置軟管、快裝接頭，操作維護方便，每種噴嘴需要專設連接件，不能通用。可滿足不同結構、不同規模生產線的需要。

產品規格：由噴嘴決定噴槍分及不同長度分為HAL900、L1200、L2200；?? HBL900、L1200、L2200；HCL900、L1200、L2200；HDL900、L1200、L2200、HEL900、L1200、L2200等多種規格……

產品用途：噴水霧化，適用于增濕塔、篦冷機噴霧降溫。

產品維護：停止使用時，應當撤出設備外邊，封裝保護，避免砸、碰、堵塞。

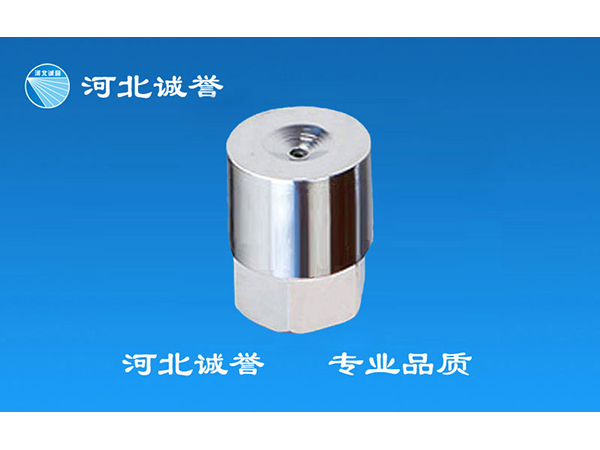

SL型雙流體噴嘴

產品型號：HBCY-SL

產品結構：該產品外形為雙層圓柱體和六方體，由3件不銹鋼螺紋裝配連接組成，頂為多孔噴水口，另一端為與噴槍外螺紋連接頭（入水口）。該雙流體噴嘴全長≤100mm，直徑≤64mm。

產品特點：耐酸、堿腐蝕，抗磨損，霧滴顆粒細微，霧化所需壓力低，霧場霧化角度60——90度，單只噴頭流量從720kg/h到7200kg/h，可滿足各種規模生產線的需要。需要借助壓縮空氣霧化，不宜堵塞。

產品規格：噴口直徑：Φ2.0、Φ2.5、Φ3.0、Φ3.5……

產品用途：噴水霧化，適用于增濕塔、篦冷機、磨機噴霧降溫。

產品維護：應定期拆卸清理。管道過濾器保持正常通路，以延長噴嘴使用壽命。在煙氣環境中，停止噴水時應保持噴氣保護，防止堵塞。

HBCY-SES型脫硝噴槍，是整套脫硝系統的核心部件，噴槍性能和質量，對整個脫硝工程的脫硝率、運行成本、氨逃逸等起著決定性作用。

我公司借助多年霧化經驗與航天精密機械加工廠合作，為打造世界先進的產品質量打下了堅實基礎。我公司自主研發、設計、生產的SNCR-SES、SED型脫硝噴槍已經廣泛應用于工業鍋爐、供熱鍋爐、水泥窯爐等脫硝工程，經眾多新老客戶使用驗證，不但為用戶大幅度降低了運行成本、氨逃逸遠低于國家要求、且脫硝效率均在80%——90%以上，使用壽命也遠超其他同類產品，是目前先進的脫硝霧化噴槍。

適用范圍：SNCR或SCR脫硝霧化系統

噴射溶液： 氨水、尿素溶液或液氨

?選用特種鋼材——材質具抗高溫（高耐熱溫度1250℃）、抗磨損、耐酸堿等特性，經處理工藝加工而成，確保噴槍品質。
?自動伸縮設計——噴槍配有自動伸縮機構，系統停用時噴槍自動縮回，避免高溫煙氣對噴槍的灼燒，可現場控制也可遠程控制，自控穩定可靠。
?良好霧化效果——霧滴顆粒在30～70μm，霧場噴射距離從1200mm～7500mm，霧場穿透能力強，混合均勻，確保脫硝率。
?多種型號選擇——噴槍根據流量范圍分為SE2.5、SE3.0、SE3.5、SE5.0四個系列，根據霧場角度分為30度、55度、60度、75度和90度五種型號。單只噴槍噴射量在5～650
L/h可根據現場工況變化任意調節，能夠滿足各種脫硝工況環境需求。

?降溫設計——為避免噴槍長期在850℃～1050℃的高溫環境下工作，固定式噴槍設計了降溫保護功能，大大延長了噴槍的使用壽命。?停用防堵功能——噴槍設計了停用防堵功能，確保噴槍在高溫、高濃度粉塵、復雜的氣流環境中即使不抽出噴槍也不致堵塞。

?人性化設計——脫硝噴槍外觀簡潔，快裝連接設置，安裝、檢修更方便，設備運行更可靠。
?定制加工——可根據用戶現場實際情況和客戶要求設計、加工制作。

電廠用脫硝噴槍參數

參數列表
流量范圍	10-400L/h	霧場形式	實心錐
噴射距離	500-2000mm	霧場角度	30-60°
空氣壓力范圍	0.1-0.6MPa	霧化顆粒	35-100um
液體壓力范圍	0.1-0.6MPa	連接方式	法蘭、快接

水泥用脫硝噴槍參數

參數列表
流量范圍	10-560L/h	霧場形式	實心錐
噴射距離	800-6500mm	霧場角度	30-90°
空氣壓力范圍	0.1-0.6MPa	霧化顆粒	35-100um
液體壓力范圍	0.1-0.6MPa	連接方式	法蘭、快接

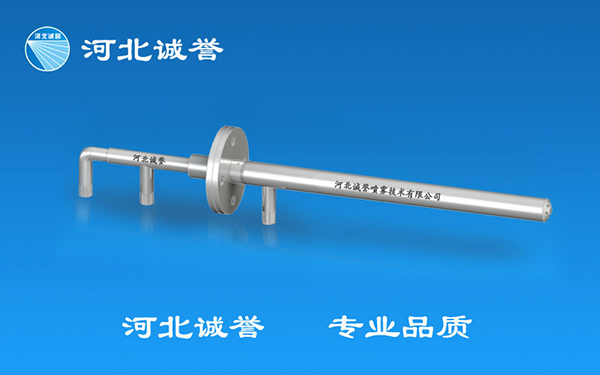

HBCY-FV型水泥廠脫硝噴槍，是整套脫硝系統的核心部件之一，噴槍性能和質量，對整套脫硝設備的脫硝率、運行成本、氨逃逸等起著決定性作用。

我公司借助多年霧化經驗與航天精密機械加工廠合作，先進的加工設備、金屬處理工藝、為打造世界先進的產品質量打下了堅實基礎。我公司自主研發、設計、生產的脫硝噴槍已經廣泛應用于工業鍋爐、供熱鍋爐、水泥窯爐等脫硝工程，經眾多新老客戶使用驗證，脫硝效率均在75%～90%以上，氨逃逸遠低于國家要求；不但為用戶大幅度降低了運行成本、使用壽命也遠超其他同類產品，是目前先進的脫硝霧化噴槍。

適用范圍： SNCR或SCR脫硝霧化系統

噴射溶液： 氨水、尿素溶液或液氨

? 選用特種鋼材——具有抗高溫（高耐熱溫度1250℃）、抗磨損、耐酸堿等特性，經金屬處理工藝加工而成，確保噴槍品質。
? 自動伸縮設計——脫硝噴槍配有自動伸縮機構，系統停用時脫硝噴槍會根據設置要求自動縮回，避免高溫煙氣對水泥廠脫硝噴槍的灼燒，可現場、遠程控制，運行穩定可靠。

? 降溫設計——為避免脫硝噴槍長期在850℃～1050℃的高溫環境下工作，固定式噴槍設計了降溫保護功能，大大延長了噴槍的使用壽命。
?
良好霧化效果——霧化角度30°～90°,根據噴射溶液的不同主要分為氨水噴槍和尿素脫硝噴槍，霧滴顆粒在30～70μm，霧場噴射距離從800mm～7500mm，霧場在煙氣中穿透能力強、與煙氣混合均勻，反應劑與煙氣中的氮氧化物反應更加充分，確保脫硝。
?
多種型號選擇——噴槍根據型號分為SE、FE、FM、FT、FV五個系列,根據霧場角度分為30°、55°、75°、90°和120°五種型號。單只氨水噴槍或尿素脫硝噴槍噴射量在2～650
L/h，可根據現場工況變化任意調節，能夠滿足各種脫硝工況環境需求。
? 停用防堵功能——脫硝噴槍設計了停用防堵功能，確保水泥廠脫硝噴槍在高溫、高濃度粉塵、復雜的氣流環境中即使不抽出噴槍也不致堵塞。
? 人性化設計——噴槍外觀簡潔，快裝連接設置，安裝、檢修更方便，脫硝設備運行更可靠。
? 定制? 加工——可根據用戶現場實際情況和客戶要求設計、加工制作。

電廠用脫硝噴槍參數

參數列表
流量范圍	12-320L/h	霧場形式	實心錐
噴射距離	350-5200mm	霧場角度	35-90°
空氣壓力范圍	0.3-0.6MPa	霧化顆粒	30-50um
液體壓力范圍	0.2-0.7MPa	連接方式	法蘭、快接

水泥用脫硝噴槍參數

參數列表
流量范圍	20-750L/h	霧場形式	實心錐
噴射距離	800-6500mm	霧場角度	35-120°
空氣壓力范圍	0.3-0.6MPa	霧化顆粒	35-70um
液體壓力范圍	0.2-0.7MPa	連接方式	法蘭、快接

HBCY-ZA型直流噴嘴

產品型號：HBCY-ZA

產品結構：該產品外形為部分圓柱形、部分為六方體，由4件不銹鋼、硬質合金件等緊固裝配連接組成，一端為噴水口，一端為與噴槍螺紋連接接口（入水口）。噴嘴全長≤46mm，直徑≤42mm。

產品特點：ZA型直流霧化噴嘴耐酸、堿腐蝕，抗磨損，霧化均勻，霧化所需壓力較低，霧場霧化角度60——110度，單只噴嘴流量從110kg/h到1200kg/h，通過多噴嘴組合可滿足不同規模生產線的需要。

產品規格：噴口直徑：Φ2.0、Φ2.5、Φ3.0、Φ3.5……

產品用途：噴水霧化，適用于增濕塔、篦冷機、磨機等噴霧降溫。

產品維護：噴嘴中裝有過濾網，應定期卸下清理。管道過濾器保持正常通路，以延長霧化噴頭使用壽命。在煙氣環境中，停止噴水時應噴氣保護，防止堵塞。

工藝原理

SDS 干法脫酸噴射技術是將脫硫劑（粒徑為20~25 μm）均勻噴射在管道內，脫硫劑在管道內被加熱激活，比表面積迅速增大，與酸性煙氣充分接觸發生物理、化學反應，煙氣中的SO2 等酸性物質被吸收凈化。

公司經過多年煙氣治理經驗積累及科研人員的潛心研發，學習消化吸收先進成熟可靠技術，在較難治理的窯爐煙氣脫硫方面采用干法工藝，解決了各種窯爐煙氣治理頑疾。

工藝特點

? 系統簡單，操作維護方便。

? 一次性投資少，占地面積小。

? 運行成本低。

? 全干系統無需用水。

? 脫硫效率高。

? 合理的脫硫劑均布裝置。

? 靈活性高，且具有良好的調節特性。

? 系統設置故障快速切換裝置，一旦出現故障不影響窯爐正常生產。

? 對酸性物質具有較好的脫除效果。

? 副產物量少，硫酸鈉純度高，便于回收利用。

? 此工藝廣泛適用于石灰窯、水泥窯、玻璃窯等各種類型窯爐。
