在現(xiàn)代工業(yè)制造領域，精密加工技術是提升產(chǎn)品質(zhì)量和生產(chǎn)效率的關鍵。砂輪研磨作為一種高精度的表面處理工藝，其在金屬加工、精密儀器制造以及汽車工業(yè)等多個領域扮演著至關重要的角色。砂輪研磨不僅能夠去除材料表面的缺陷，還能實現(xiàn)對工件尺寸和形狀的精確控制，進而提高產(chǎn)品的表面質(zhì)量和光潔度。然而，砂輪研磨工藝的復雜性要求對研磨參數(shù)進行控制，以確保加工質(zhì)量滿足嚴格的工業(yè)質(zhì)量標準。本文將與大家探討砂輪研磨工藝的原理，分析其對產(chǎn)品質(zhì)量的影響，并討論有效的質(zhì)量控制策略，以期為相關領域的工程師和研究人員提供理論指導和實踐參考。

       研磨工藝原理:

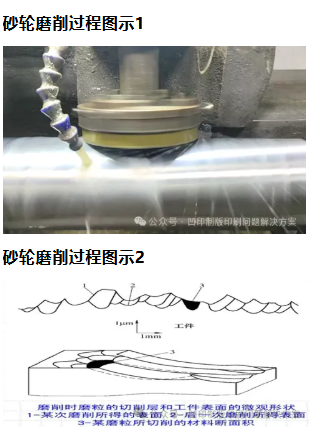

     研磨（砂輪磨削工藝）通過砂輪表面與工件表面的相對運動實現(xiàn)加工目標。其核心機制在于砂輪表面的磨料顆粒與工件表面接觸時，砂輪的旋轉(zhuǎn)產(chǎn)生相對速度。這種相對速度使得磨料顆粒在工件表面進行交錯的切削和磨削，進而實現(xiàn)加工效果。砂輪作為主動體，不僅傳遞動力和能量，還同時執(zhí)行切削、磨削和拋光功能。這一過程確保了工件表面的精確加工和高質(zhì)量表面光潔度。

       研磨工作原理:

       砂輪研磨工作過程可以分為：滑擦、耕梨、切削三個階段，即切削、磨削和拋光。

       研磨各工藝參數(shù)調(diào)整對工件表面粗糙度和質(zhì)量的影響:

       1. 工件旋轉(zhuǎn)速度對工件表面粗糙度和質(zhì)量的影響:

       其它條件不變情況下，隨工件轉(zhuǎn)速提高，工件表面砂輪劃痕變長，工件表面質(zhì)量降低。

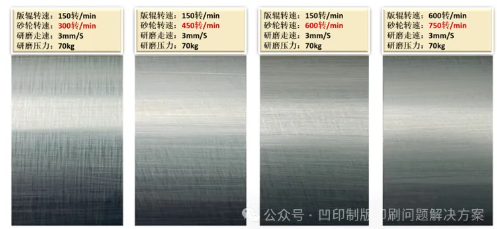

       2. 砂輪旋轉(zhuǎn)速度對工件表面粗糙度和質(zhì)量的影響:

       其它條件不變情況下，隨砂輪轉(zhuǎn)速提高，切削與拋光效果增加，工件表面質(zhì)量提升。

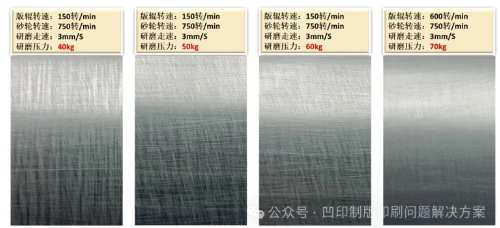

       3. 砂輪磨削壓力對工件表面粗糙度和質(zhì)量的影響:

       其它條件不變情況下，隨砂輪研磨壓力提高，切削與拋光效果增加，工件表面質(zhì)量提升。

       4. 砂輪移動速度對工件表面粗糙度和質(zhì)量的影響：

       其它條件不變情況下，隨砂輪橫向移動速度增加，切削力下降，工件表面質(zhì)量降低。

       研磨工藝中旋轉(zhuǎn)速度與表面粗糙度的關系,即砂輪與工件旋轉(zhuǎn)速度對工件表面粗糙度的影響總結：

       1. 砂輪的旋轉(zhuǎn)速度越高，單位時間內(nèi)通過被磨表面的磨粒數(shù)就越多，因而工件表面的粗糙度值就越小。同時，砂輪旋轉(zhuǎn)速度越高，就有可能使表面金屬塑性變形的傳播速度大于切削速度，工件材料來不及變形，致使表層金屬的塑性變形減小，磨削表面粗糙度值也將減小。

       2. 工件旋轉(zhuǎn)速度對表面粗糙度的影響剛好與砂輪速度的影響相反，增大工件旋轉(zhuǎn)速度時，單位時間內(nèi)通過被磨表面的磨粒數(shù)減少，表面粗糙度值將增加。

       3. 砂輪的橫向走速減小，工件表面的每個部位被砂輪重復磨削的次數(shù)增加，被磨表面的粗糙度值將減小。反之，被磨表面的粗糙度值將增加。

       工件表面磨削質(zhì)量控制與砂輪工作原理：

       1. 砂輪中的砂粒是隨機分布的，雜亂無章、參差不齊，可看成千萬把尖刀。在磨削中，切削刃不斷變化，后變鈍，鈍化的砂輪繼續(xù)磨削，原因磨力不斷增加，當磨削力超過結合劑粘結力時，磨粒會自動脫落，這叫砂輪的“自脫性”；砂輪研磨過程就是在不斷的重復這一過程。

       2. 工件表面的每個部位被砂輪重復磨削，單位面積內(nèi)砂輪造成的劃擦痕跡的角度與方向是有規(guī)律的，劃擦痕跡大小與深淺是隨機的不能準確計量數(shù)量。

       3. 工件表面表面單位面積內(nèi)的滑擦次數(shù)與滑擦力度直接影響工件粗糙度及版面質(zhì)量，滑擦次數(shù)與版面形成的滑擦紋路成正比，與粗糙度成反比；滑擦力度與粗糙度成正比。鋼基工件表面粗糙度與電鍍后鍍層粗糙度成正比。

       4. 工件表面單位面積內(nèi)的滑擦次數(shù)與滑擦力度可以通過研磨工藝調(diào)整來控制。
