申請?zhí)枺?/p>

CN202110889080.0

申請日：

2021.08.04

國家/省市：

41(河南)

公開號：

CN113732966A

公開日：

2021.12.03

授權(quán)公告號：

CN113732966B

授權(quán)公告日：

2022.07.12

主分類號：

B24D3/24

分類號：

B24D3/24;B24D18/00

申請人：

鄭州磨料磨具磨削研究所有限公司

申請人地址：

450001 河南省鄭州市高新區(qū)梧桐街121號

發(fā)明人：

趙延軍  王禮華  張高亮  錢灌文  左冬華  曹劍鋒  孫冠男

當(dāng)前權(quán)利人：

鄭州磨料磨具磨削研究所有限公司

代理人：

楊海霞

代理機(jī)構(gòu)：

鄭州聯(lián)科專利事務(wù)所(普通合伙) 41104

范疇分類：

26F

引用專利：

CN109676541A,20190426;CN111331525A,20200626;CN105127917A,20151209;CN105081990A,20151125;CN109968224A,20190705;CN102601745A,20120725;US2016263863A1,20160915;JP2000198075A,20000718

當(dāng)前狀態(tài)：

有效

摘要: 本發(fā)明涉及一種復(fù)合結(jié)合劑砂輪，該砂輪的各原料重量百分比組成為：預(yù)處理磨料45?65%、樹脂粘接劑8~20%、六方氮化硼5?12%、二氧化硅5?10%，陶瓷粉5?15%、預(yù)合金粉粘接劑6?12%、硼粉1?3%。本發(fā)明制備的復(fù)合結(jié)合劑超硬砂輪在磨削外延片時(shí)可以達(dá)到納米級磨削表面質(zhì)量，且砂輪有一定自銳性強(qiáng)，鋒利性好。在加工碳化硅晶體外延片的精加工上具有明顯優(yōu)勢，能夠解決現(xiàn)在碳化硅晶體外延片的背減加工難題。

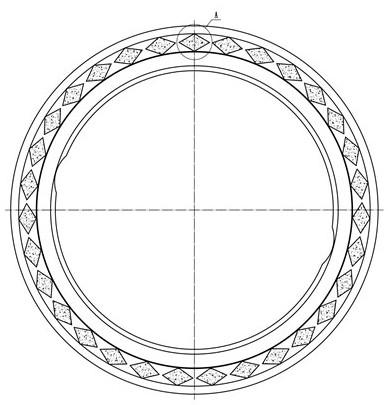

主權(quán)利要求: 1.一種復(fù)合結(jié)合劑砂輪，其特征在于，該砂輪由基體和磨料層組成，所述磨料層的各原料重量百分比為：預(yù)處理磨料45-65%、樹脂粘接劑8~20%、六方氮化硼5-12%、二氧化硅5-10%，陶瓷粉5-15%、預(yù)合金粉粘接劑6-12%、硼粉1-3%；所述預(yù)處理磨料經(jīng)下述步驟制備獲得：1）將聚醚砜溶解到二甲基甲酰胺中，配成質(zhì)量濃度15-25%的聚醚砜混合液；2）將鈦酸酯偶聯(lián)劑以1:100-120的質(zhì)量比加入到二甲基甲酰胺中，混合均勻；3）將金剛石磨料和普通磨料以2-4:1的質(zhì)量比添加到步驟2）所得混合溶液中，混合均勻；4）然后將步驟3）所得產(chǎn)物在70-90℃的烘箱中，烘至溶液中二甲基甲酰胺失重百分比為40-60%；5）將步驟4）所得溶液加入到步驟1）所得聚醚砜混合液中，混勻，得到預(yù)處理混合液；6）將步驟5）所得預(yù)處理混合液，裝入塑料注射器中，然后放在靜電噴霧裝置的塑料注射器的金屬噴頭處，施加40-60kv的電壓、以50mm/min的注射速度，將預(yù)處理混合液從塑料注射器的金屬噴頭處滴落至含有純水的容器中，包裹著聚醚砜的混合磨料從水中析出；7）將步驟6）所得產(chǎn)物烘干，制備獲得粒度在40-60μm的球形預(yù)處理磨料。
