1. 高速主軸
　　
　　高速磨削時對砂輪主軸的基本要求與高速銑削時相似，各種主軸的類型、結構及其優點缺點可參見“高速切削的技術關鍵”的“高速主軸”。
　　
　　與高速銑不同之處在于直徑一般大于銑刀的直徑。由于制造和調整裝夾等誤差，更換砂輪或者修整砂輪后甚至在停車后重新起動時，砂輪主軸必須進行動態平衡。所以高速磨削主軸須有連續自動動平衡系統，以便能把由動不平衡引起的振動降低到最小程度、保證獲得低的工件表面粗糙度。
　　
　　目前市場上有許多不同的動平衡系統產品，主要有下列兩類：機電動平衡系統和電波動平衡系統。
　　
　　（1）機電動平衡系統如圖1所示，它由兩塊內裝電子驅動元件并可在軸上相對轉動的平衡重塊3，緊固法蘭2和信號無線傳輸單元1組成。整個平衡系統構成一個完整的部件，裝在磨床主軸4內，如圖2所示。進行動平衡時，主軸的動不平衡振幅值由振動傳感器測出，動不平衡的相位則通過裝在轉子內的電子元件測量。相應的電子控制信號驅動兩平衡塊1作相對轉動，從而達到平衡的目的。這種平衡裝置的精度很高，平衡后的主軸殘余振動幅值可控制在0.1～lμm。該系統的平衡塊在斷電時仍保持在原位置上不動，所以停機后重新起動時主軸的平衡狀態不會發生變化。
　　
　　電液平衡系統的原理如圖3所示，振動傳感器裝在主軸箱上，帶有噴口的法蘭裝在主軸端部，一個具有三個或四個空腔的平衡環固定在轉子上。進行平衡時，控制系統根據振動不平衡的幅值和相位向相應的空腔噴射液體。該液體一般為磨削用的冷卻潤滑液，萬一空腔有泄漏也不會影響機床正常工作。主軸停止轉動后，噴入空腔的液體仍然保留在原來的地方，主軸重新起動時，平衡狀態不會發生變化。為了維持主軸和砂輪一直處于最佳平衡狀態，則可啟動自動平衡程序，對主軸進行連續啟動平衡。
　　

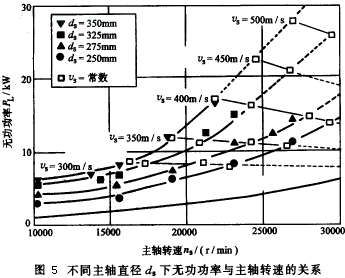

　　高速磨制的另一個特點是主軸功率損失隨轉速的提高呈超線性增長，如圖4所示。當切削速度由80m/s提高到180m/s時，主軸的無功功率從不到20％增至 90％以上。構成無功功率的三個分量中，由冷卻潤滑液引起的損耗占最大比重。主要原因在于提高切削速度時，砂輪與冷卻潤滑滾之間的摩擦急劇加大，另外把冷卻潤滑液的質量加速到更高的速度也需要消耗能量。由于高速范圍內電機驅動是以恒功率方式工作，因而當主軸轉速提高時。主軸的輸出轉矩相應減少。同時主軸的無功功率急劇增加，使主軸可用的切削轉矩大幅度減少。因此，在提高主軸轉速時，必須考慮主軸是否還有足夠的轉矩用于切削。換言之，主軸功率不高時，即使提高主軸轉速也不能提高材料切除率。為此必須設法降低無功功率。實驗證明，無功功率不但與轉速有關，而且還與砂輪的直徑有關。圖5是用不同砂輪直徑時，各種切削速度下的無功功率。當切削速度為400m／s時，若采用直徑為350mm的砂輪，無功功率損耗為17kW，而用直徑為275mm的砂輪，功率損耗可降至13.5kW。也就是說，采用較小的砂輪時，可以有更多份額的功率用于磨削過程。
　　　　
　　2．高速磨床結構
　　
　　高速磨床除具有普通磨床的一般功能外，還須滿足如下的特殊要求：
　　
　　l）盡可能組合多種磨削功能，實現在一臺磨床上能完成全部的磨削工序。
　　2）高動態精度、高阻尼、高抗振性和熱穩定性。
　　3）高度自動化和可靠的磨削過程。
　　
　　提高生產率一般有兩種途徑：一是降低切削過程的時間；二是縮短輔助時間。在工件形狀比較簡單且加工步驟較少時，提高切削速度，減少切削時間是一種十分有效的措施。但當工件形狀復雜，加工步驟很多時，除了減少切削時間外，還須縮短輔助時間才能達到提高生產率的目的。
　　
　　圖6是德國Schaudt公司生產的高速曲軸磨床（型號CR41CBN）。主軸箱裝在十字滑臺上，滑臺的導軌為液體靜壓支承，以提高支承面的阻尼和剛性。滑臺由液體靜壓絲杠驅動，以降低摩擦阻力和提高滑臺的動態特性。工件軸由伺服電機驅動并裝有精密角度編碼測量系統，構成了數控的C軸。磨床主軸為電主軸，可進行無級變速。所用的砂輪磨料為立方氮化硼，切削速度可達165m／s。在該磨床上加工曲軸時，曲軸毛坯不必進行車、銑等粗加工，精鍛或精鑄后的曲軸坯件可直接由磨削加工到最終尺寸。
　　
　　由于該磨床的X、Z和C軸為數控聯動，故加工連桿軸頸時，只需由X和C軸聯動插補即可，而不必像普通磨床那樣，磨削連桿軸頸時需把曲軸裝夾在偏心夾具上，在加工不同方位曲拐時，只需主軸箱在Z向作相應移動，而不需重新更換夾具或移至其他有相應夾具的磨床上去加工。因此采用高性能的曲軸磨床可大幅度地縮短切削時間、并把輔助時間降低至最低程度。該機床采用先進的數字伺服驅動系統，以確保聯動插補加工的形狀精度和位置精度，并采用在線測量系統以保證各軸頸的尺寸精度。圖7為在該機床上加工的曲軸圓度誤差，精度接近lμm，遠低于一般設計要求的3μm。
　　
　　圖8是德國Jung公司生產的高速平面磨床，它的基本結構與普通平面磨床相似，所不同的是切削速度可達125m／s，工作臺的往復運動可以達到1000st／min。此種機床特別適合于加工精度要求很高的較薄的工件。因為薄工件易變形，故需減小磨削力。提高磨削速度是一種有效的方法，但磨削速度不可能無限制地提高，它受功率損失和振動的制約。圖中的機床工作臺由直線電機驅動，其往復頻率提高到普通磨床的十倍以上。在切削余量相同時，由于往復領率提高。每次往復的切入深度相應減少，從面減少了磨削力，也有利于控制工件的尺寸精度。
　　
　　3. 高速磨削砂輪
　　
　　高速磨削砂輪必須滿足下列要求：
　　
　　l）砂輪基體的機械強度必須能承受高速磨削時的切削力。
　　2）高速磨削時的安全可靠性。
　　3）外觀鋒利。也就是說，磨粒突出高度要大，以便能容納大量的長切屑。
　　4）結合劑必須具有很高的耐磨性，以減少砂輪的磨損。
　　
　　高速磨削砂輪的基體設計必須考慮高轉速時離心力的作用，并根據應用場合進行優化。為了提高砂輪的通用化程度，必須統一砂輪與法蘭的連接部位的形狀和尺寸，并根據強度要求進行優化。
　　

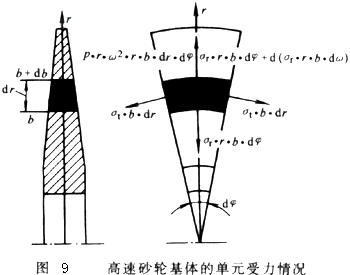

　　圖9 是砂輪基體的一個有限元在高速旋轉時的受力狀況。基體內各點的應力和應變可通過數值方法進行計算。根據基體的強度要求，它在旋轉時的徑向和切向的應力盡可能相等，以此找出基本的最佳輪廓。德國亞琛大學的Konig教授在1990年對切削速度為500m/s時的砂輪基體最佳孔附近的應力可降低到25%，基體邊緣的應變降低到35％。
　　

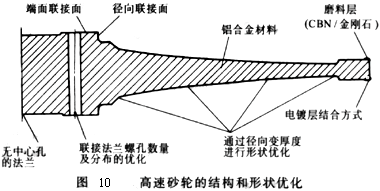

　　圖10是優化后的砂輪基體外形，優化的部位有法蘭接合部，基體輪廓和螺釘孔的數量與分布。優化的基體沒有單獨的大的法蘭孔，而是用多個小的螺孔代替，以充分降低基體在法蘭孔附近的應力。基體外緣的尺寸則主要根據應用場合而定。除了機械強度外，還必須考慮砂輪曲軸向剛度。
　　
　　高速磨削砂輪的磨粒主要是立方氮化硼和金剛石，所用的結合劑有多孔陶瓷和電鍍鎳。隨著高速磨削的進一步推廣和科研的深入，新型的磨粒和結合劑也在不斷地出現。
　　
　　普通的立方氮化硼砂輪的磨粒多為結實的八面體，磨削過程中，磨粒的形狀保持不變。由于磨粒磨損導致磨粒與工件的接觸面增大，從而使磨削力不斷增加，最后導致必須進行修整。瑞士的Winterthur公司最近研制出一種新的立方氮化硼磨粒，它的基本形狀是四面體，在磨削力增大到一定程度時會產生分裂，從而形成新的鋒利的切削刃。這種磨粒呈規則的幾何形狀，在制造時特意設計了許多與起始切削刃平行的分裂面。由于這種磨粒的形狀有明顯的負前角，所以切削過程中十分鋒利。磨削合金工具鋼對可有效地降低切削力和切削溫度，在保持砂輪壽命不變時，可以提高材料的切除率和工件的精度。
　　
　　電鍍結合砂輪是高速磨削時最為廣泛采用的一種砂輪。砂輪表面只有一層磨粒，其厚度接近磨粒的平均粒度，制造時通過電鍍的方式將磨粒粘在基體上，所以這種砂輪十分有利于高速磨削。另外，電鍍結合的砂輪磨粒的突出高度很大，能夠容納大量切屑，而且不易形成鈍刃切削，對高速切削十分有利。此外，單層磨粒的電鍍砂輪的生產成本較低。由于砂輪的輪廓只取決于基體的形狀，所以可制成外形復雜的砂輪，與普通砂輪相比，電鍍砂輪不需燒結時所用的模具，單件小批生產時也不會增加制造成本。
　　
　　在使用過程中，電鍍結合砂輪的優點是只有一層磨粒，因而不需進行修整，從而可節省昂貴的修整裝置和難以掌握的修整工時。它的缺點在于使用時必須進行精心調整，以減少砂輪與主軸間的不同軸度。其次電鍍結合砂輪在使用的初期其切削特性在不斷變化，工件的表面質量不很穩定，為了解決這一問題，新砂輪在裝上機床上必須首先進行細致的人工磨礪，使砂輪的切削面在使用時立即進入穩態切削，并可改善砂輪的回轉精度以降低工件的粗糙度。
　　
　　除電鍍結合砂輪外，高速磨削也有用多孔陶瓷結合劑砂輪。這種結合劑為純粹的人造材料，它的主要成分是再結晶玻璃。由于它具有很高的強度，所以制造砂輪時結合劑的用量很少，從而減少了結合劑在砂輪中所占的容積比例。理論上講，結合劑不產生切削作用，所以它的比例越小越好。采用這樣的新型合成結合劑制造立方氮化硼砂輪時，所需爐溫比常規砂輪低，可以保證不影響CBN的強度和硬度。
　　
　　為了保證砂輪在整個使用壽命中保持鋒利，砂輪的結構須有利于磨粒分裂，維持自礪過程，要達到砂輪自鋒利的目的，除了盡量降低結合劑的比例外，還要優化磨粒的空間分布。圖11是帶自然孔的普通砂輪與帶人造孔的新型砂輪結構的對比，后者磨粒間的氣孔由發孔劑生成，在相同的面積內，可以明顯地減少磨粒的數量。當切削力不變時，分?jǐn)傇诿恳荒チＩ系牧ο鄳?yīng)增加，利于促進磨粒分裂和砂輪自礪的形成。通過計算機程序可算出各種磨粒分裂時作用在單個磨粒上的力，從而可準確地確定結合劑的比例。
　　
　　4．冷卻潤滑系統
　　
　　在推廣采用高速磨削過程中，往往對冷卻潤滑系統未給予足夠的重視，但它的優劣，常常能夠決定整個磨削過程的成敗。
　　
　　冷卻潤滑系統由冷卻潤滑液、泵、過濾器等組成，對高精度磨削還需有溫度控制系統以確保冷卻潤滑液的溫度恒定。
　　
　　冷卻潤滑液的功能是提高磨削的材料切除率，延長砂輪的使用籌命，降低工件表面粗糙度。它在磨削過程中必須完成四大任務，即潤滑、冷卻、清洗砂輪和傳送切屑。故它必須滿足以下的技術要求：
　　
　　1）較高的熱容量和導熱率，以提高冷卻效率。
　　2）能承受較高的壓力。
　　3）良好的過濾性能，防腐蝕性和附著力。
　　4）較高的穩定性，不起泡，不變色。
　　5）對健康無害，易于清洗。
　　6）有利于環境保護，易于處理。
　　

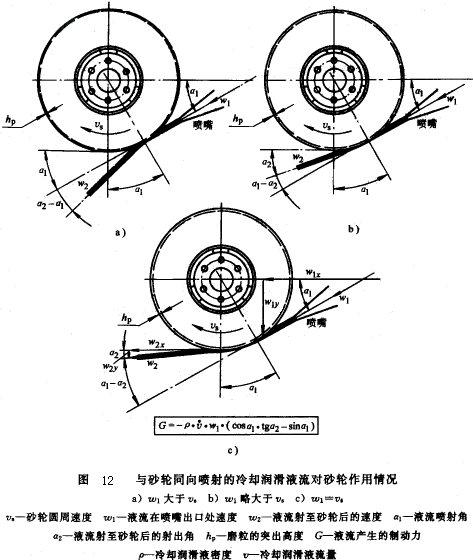

　　高速磨削時的冷卻得是來供應系統（泵、管路和水箱）必須同樣進行優化。圖12是砂輪在周向清洗冷卻時的受力情況。當砂輪圓周速度接近冷卻液的出口速度時（圖 12c），液流束帖附在砂輪約1/12的圓周上，就冷卻與潤滑而言，這種條件下效果最好。但此時清洗砂輪的效果很小，因為液流束與砂輪的相對速度接近于零。為了能夠沖走殘留在結合劑空穴中的切屑，冷卻潤滑的出口速度ω1必須大于砂輪的圓周速度υs，故就沖洗效果而言，圖a最佳，圖b次之，圖c則較差。冷卻潤滑液對砂輪的制動力G的計算式列于圖中，在相同的噴射角α1下，圖c引起的制動力最大，圖a則可能出現助推力。
　　

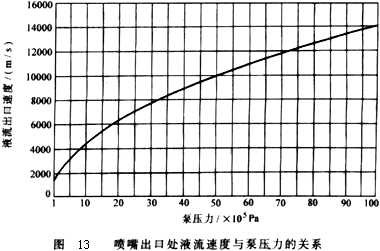

　　冷卻潤滑液的在噴嘴出口的速度與噴嘴的幾何尺寸無關，只取決于泵的壓力。在一定的泵壓力下、根據體積守恒和能量守恒原理可算出液流的出口速度ω1。圖13示出在不同泵壓力下冷卻潤滑液能達到的出口速度，為了有良好的清洗砂輪作用，應使液流出口速度高于砂輪圓周速度，例如切削速度為120m/s時，泵的壓力就應大于70×105Pa。否則，不僅清洗作用減弱，而且由于冷卻潤滑液與砂輪接觸時，要靠砂輪帶動液流加速，產生了對砂輪的制動作用。從圖4也可看到，由于砂輪速度提高，由清洗砂輪液流產生的制動力及摩擦力引起的功率損耗隨之加大，進一步說明應對冷卻潤滑系統重視。
　　
　　回顧迄今所進行的高速磨削的探索，當實驗的磨削速度超過150m/s時，都未能取得全部預期的效果。究其原因冷卻潤滑系統是一個主要因素。大多數實驗中雖然使用了大流量冷卻潤滑液，但是所用的泵壓力普遍偏低，多數不超過20×105Pa，所以離沖洗砂輪所需的壓力相差甚遠。由于砂輪的容屑空間得不到清洗，在磨削過程中極易堵塞、引起磨粒發熱磨損和切削力增加。由此可見，高速磨削時，提高冷卻潤滑系統泵壓力的重要性。
